Інструкція з встановлення та налаштування тахографа в автомобілі

Інструкція з встановлення та налаштування тахографа в автомобілі. Тахографи не належать до пристроїв з категорії “поставив і забув”. Потрібно уважно вивчати та неухильно дотримуватися порядку роботи з ними під час рейсів, дотримуватися вимог щодо вивантаження та зберігання даних, підтримувати обладнання в працездатному стані, вчасно проводити необхідні процедури (заміна карток водія, заміна блоку СКЗІ, калібрування тахографа).

У цій статті ми розповімо про базові правила, поділимося інструкціями щодо встановлення та налаштування основних моделей тахографів, дамо практичні рекомендації та поділимося методичними матеріалами для навчання водіїв

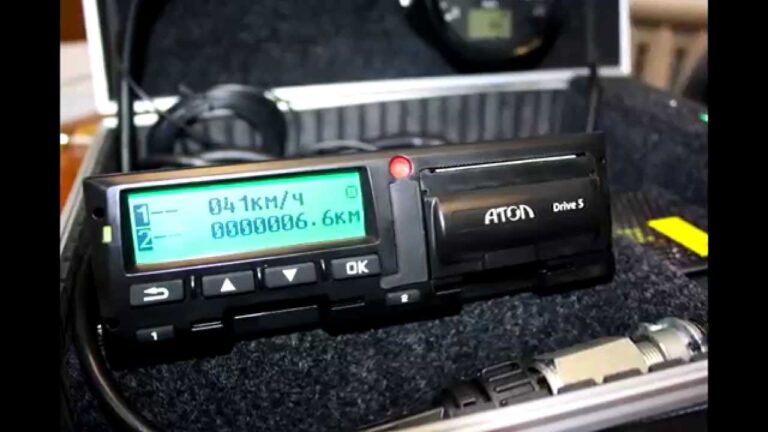

Що входить у послугу "Встановлення тахографів "під ключ""

Ця послуга передбачає комплексне встановлення пристрою з розв’язанням супутніх проблем і документальним супроводом:

Збір усіх необхідних документів для активації блоку СКЗІ.
Складання анкети для активації блоку СКЗІ або отримання друкованої довіреності для ПП та юридичних осіб.
Комплексна перевірка документів.
Активація блоку СКЗІ.
Встановлення та підключення тахографа до транспортного засобу.
Налаштування (калібрування тахографа).
Підготовка та передача клієнту повного пакета документів: сертифікат калібрування, установча табличка на двері та паспорт тахографа з відміткою про метрологічну повірку.

Етапи робіт.

Активація блоку СКЗІ. На першому етапі ми виконуємо шифрування інформації про транспортний засіб і власника авто. Пізніше ці дані можна буде змінити, але право на внесення коригувань має тільки акредитована майстерня. Будь-яка спроба змінити інформацію несанкціонованим способом буде виявлена контролюючими органами під час перевірки.
Монтаж тахографа. Фахівці компанії Ренамакс виконують встановлення тахографа в приладову панель і підключають до штатної проводки. Механічні датчики швидкості та спідометр замінюються електронними, за необхідності виконується заміна або нарощування кабелю.
Калібрування. Для точного налаштування і коректності функціонування пристрою виконується калібрування. Повірка здійснюється на калібрувальному майданчику з контрольним прокатом ТЗ по мірній ділянці.

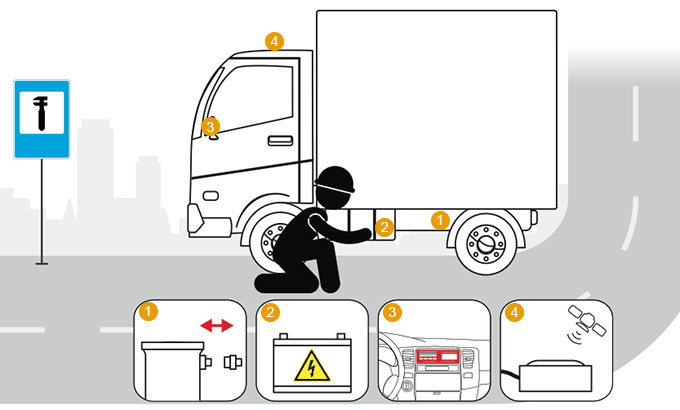

Послідовність дій при встановленні тахографа

Автомобіль із супутником пов’язує антена, тому її треба розташувати так, щоб вона виходила на вулицю. Найкраще її встановити на даху авто. Але обов’язково захистити її від потрапляння вологи герметиком.

Живлення автоприладу здійснюється безпосередньо від акумулятора. Тому перший провід необхідно під’єднати нерозривним з’єднанням до акумуляторної батареї. Другий дріт необхідно під’єднати до замка запалювання для того, щоб прилад фіксував момент запуску автомобіля. Третій провід слід під’єднати до кнопки ввімкнення габаритів для регулювання зовнішнього освітлення. Далі обов’язково треба підключити пристрій до датчика швидкості для отримання можливості передавати сигнал. Саме від датчика швидкості він отримує інформацію у вигляді імпульсів про пройдену відстань. Усі дії слід виконувати згідно з інструкцією та правилами щодо встановлення тахографа.

Від чого залежить вартість встановлення тахографа

Ціна встановлення тахографа на автомобіль визначається індивідуально для кожного клієнта. На кінцеву вартість впливає:

Тип транспортного засобу: автобуси, пасажирські та вантажні авто.
Країна виробник (європейські, азіатські, американські).
Тип встановлюваного тахографа: СКЗІ або ЄУТР.
Рік випуску авто, наявність штатного місця під тахограф.
Терміновість виконання замовлення.
Місце встановлення: в автомайстерні або з виїздом на об’єкт клієнта.

Щоб дізнатися вартість встановлення тахографа на ваш транспортний засіб у компанії Ренамакс, зв’яжіться з менеджером за телефоном або надішліть запит. Ми врахуємо всі параметри й назвемо точну суму монтажу в стислі терміни.

Налаштування тахографа в автомобілі

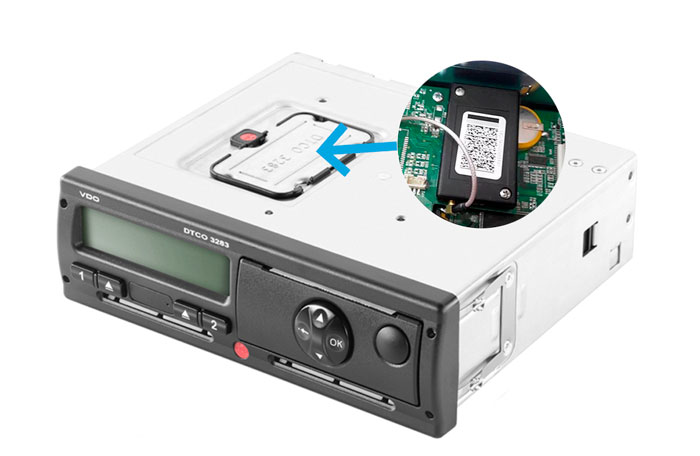

Сучасний цифровий тахограф після встановлення на автомобіль потребує активації (активізації) блоку СКЗІ. Спеціальний блок пристрою СКЗІ активується за допомогою карти майстерні. Процедура проводиться за запитом власника ТЗ. Тільки після цієї процедури тахограф готовий до виконання своїх функцій. Після активації майстер не тільки запускає роботу всіх систем, включно з програмним забезпеченням, а й калібрує прилад, налаштовує його на зчитування інформації та систематизацію отриманих даних.

Порядок активації модуля СКЗІ тахографа виглядає наступним чином:

Організація надсилає офіційний запит про необхідність активації модуля СКЗІ з метою отримання відповідного державного сертифіката. Водночас на карту майстерні записуються дані про транспортний засіб, організацію та власника. Таким чином створюється картка для конкретного транспортного засобу, яка є своєрідним шаблоном, що містить інформацію про тахограф.
Шаблон переноситься в тахограф за допомогою картки, після чого обладнання перебуває в сплячому режимі доти, доки ЗЦ не видасть сертифікат держзразка. Після отримання сертифіката, карта буде зберігати дані про тахограф.
На наступному етапі проводиться вилучення даних і підтвердження їх істинності від представників організації, яка є власником транспортного засобу.
Формується і надсилається заява на отримання дозволу. Держоргани перевіряють відповідність даних, після чого видають документи організації, яка є власником транспортного засобу. Сертифікат записується на карту майстерні.
Майстри встановлюють карту майстерні в тахограф і записують на нього сертифікат.

Далі проводиться калібрування тахографа, встановленого на транспортний засіб за допомогою спеціалізованого обладнання з обов’язковою прокаткою транспортного засобу на мірній ділянці. Від якості виконання калібрування залежать такі показники, як точність реєстрації швидкості транспортного засобу, пробігу, що показується на одометрі, робота обмежувача швидкості та такий важливий фактор у перевезеннях, як витрата палива (за наявності датчика).

Правила використання тахографа. Картка водія

Картка водія обладнана спеціальним чипом, який записує на бортовий пристрій інформацію про час, який водій проводить за кермом. Вона видається кожному водієві особисто в одному примірнику і підлягає заміні кожні 3 роки. Карта зберігає в собі особисті дані водія, а саме:

ПІБ.
Фото.
Домашня адреса.
Термін закінчення дії карти.
Періоди роботи та відпочинку в дорозі.

Карта водія безпосередньо взаємодіє з контролюючим пристроєм. Перед тим як користуватися цифровим тахографом, потрібно мати справну чіп-карту. Термін її отримання – два тижні (максимум – один місяць).

У разі пошкодження картки водія, неправильного її функціонування, а також у разі її втрати або крадіжки водій повинен звернутися протягом 7 календарних днів до організації, що займається випуском карток, із заявою про випуск нової картки.

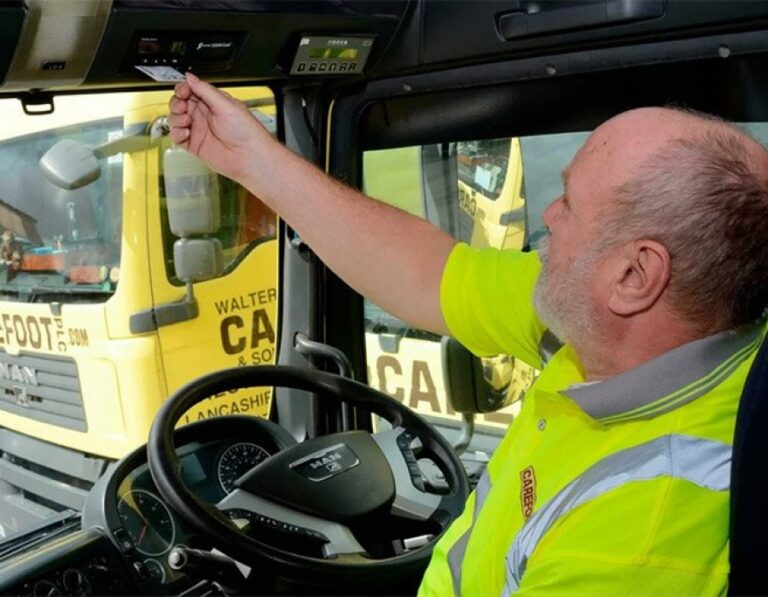

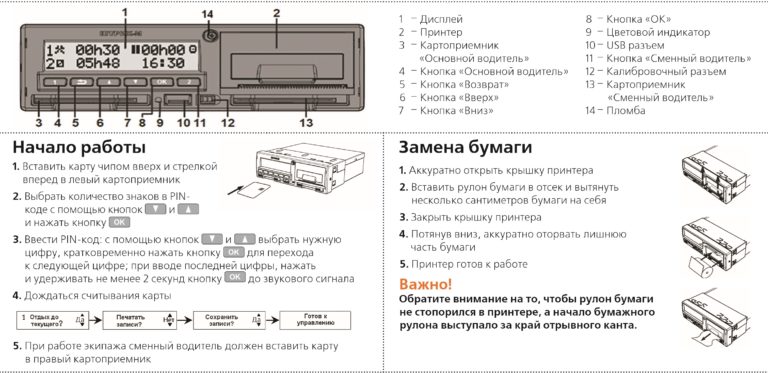

Як користуватися тахографом? Покрокова інструкція

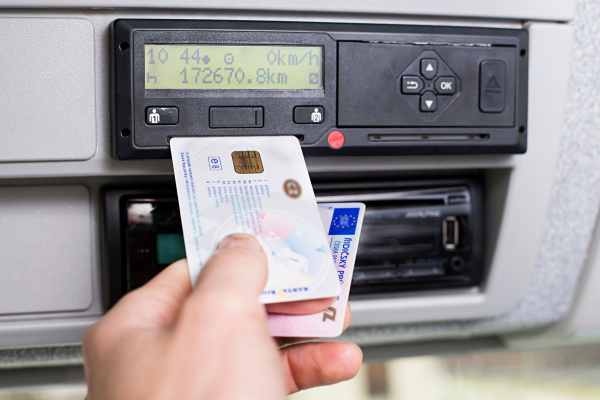

На початку робочої зміни водій встановлює в пристрій індивідуальну карту. Вона вставляється в перший слот. Картка водія має бути повернута чипом догори. Після того як тахограф прийняв карту, потрібно ввести ПІН-код. Важливо пам’ятати ці цифри напам’ять або мати записку. В іншому разі за умови тричі невірно введеного пароля картка заблокується. Розблокувати карту можна в будь-якій компанії, яка займається виготовленням карт для тахографа. Зазначимо, що чіп водія має певний термін служби (3 роки). Після його закінчення потрібно отримати нову карту. В іншому разі за їзду з простроченим чипом передбачено штраф.

Коли картка водія опиниться в тахографі, на екрані цифрового приладу відображатиметься ПІБ її власника, тобто водія. Якщо на екрані нічого не відображається, ймовірно, чіп вставлено не до кінця. Перевірте правильність установки – карта повинна входити з характерним клацанням. Далі необхідно ввести дані про те, де ви перебували до початку зміни, виставивши:

Режим відпочинку.
Режим роботи.

Після введення даних водій може продовжувати рух. У цей час пристрій автоматично перейде в режим водіння. На піктограмі тахографа відобразиться іконка керма. Після зупинки необхідно перевірити поточний режим на цифровому дисплеї.

Під час вимкнення запалювання цифровий тахограф автоматично переходить у режим відпочинку. Можна його перемкнути вручну. Для цього потрібно натиснути відповідну кнопку (на тахографах вона буває різного типу). Після закінчення зміни потрібно вийняти карту із записувального пристрою.

Зверніть увагу!
Картка водія не повинна перебувати поблизу електромагнітного випромінювання. Воно негативно впливає на чіп. Також трапляється, що тахограф не читає або “випльовує” картку назад. У такому разі потрібно відремонтувати пристрій у найближчому сервісі. Згідно із законом, водій має право їздити без картки протягом семи днів (якщо автомобіль перебуває в рейсі). При цьому водій зобов’язаний вносити дані на стрічку тахографа вручну, підтверджуючи дії особистим підписом.

Правила використання тахографа. Висновки та рекомендації

Лише встановлення тахографа і вміння працювати за інструкцією не убезпечать від штрафів.

В автопарку потрібно на регулярній основі:

забезпечувати зчитування і зберігання даних з карт водіїв;
стежити за правильним використанням тахографів у дорозі;
контролювати дотримання водіями режимів праці та відпочинку;
своєчасно переоформляти картки водія та міняти блок СКЗІ;
оперативно реагувати на несправності тахографа.

Робити це в ручному режимі, спираючись на роздруківки з тахографа, затратно в часі й не завжди ефективно. Тому посадовим особам автопарків слід застосовувати програми для автоматизації контролю за експлуатацією тахографів. З метою вирішення перелічених завдань рекомендуємо онлайн-сервіси зі зчитування, розшифровки та аналізу даних із карт водіїв.

Замовляйте послуги встановлення тахографів та їх кваліфікованого налаштування в компанії Ренамакс — і ви зможете бути впевнені, що не виникне проблем з використанням такого обладнання.
