Заміна та ремонт зчіпного пристрою вантажного автомобіля

Заміна та ремонт зчіпного пристрою вантажного автомобіля. Ремонт зчіпних пристроїв вантажного автомобіля забезпечує надійність і безпеку під час експлуатації вантажних автомобілів. Зчіпні пристрої є основною опорою напівпричепа під час його відчеплення від тягача, тому їхній стан потрібно уважно контролювати та регулярно перевіряти. При несправностях зчіпних пристроїв можуть виникати проблеми зі стійкістю причепа, що підвищує ризик ДТП. Для проведення якісного ремонту зчіпних пристроїв необхідно звертатися до спеціалізованих автосервісів або майстерень, де працюють досвідчені фахівці.

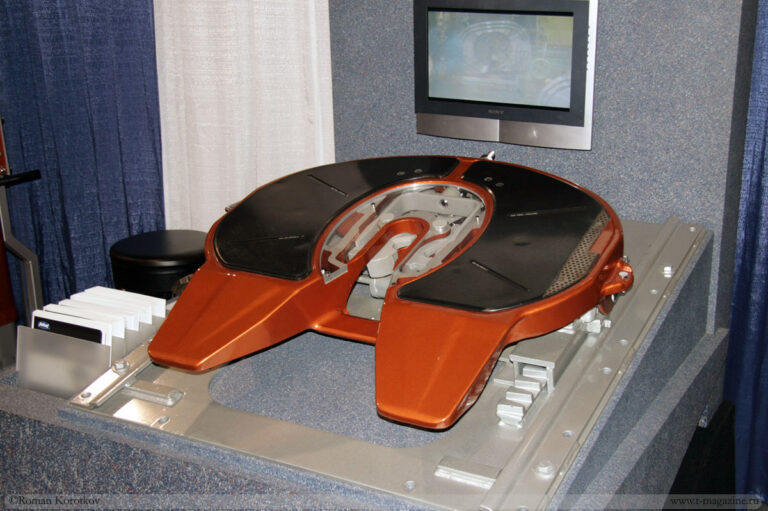

Зчіпний пристрій вантажного автомобіля

Сідельно-зчіпний пристрій використовують для зчеплення тягача і напівпричепа. Безпека руху фури залежить від міцності кріплення зчіпки. Водії називають сідельний пристрій “п’ятим колесом”. Цей пристрій кріпиться на тягач і передає частину навантаження напівпричепа на осі вантажівки. Вантажонесуча плита в СЗП має просту структуру і бере на себе частину ваги вантажу. У деталі є проріз входу шворня напівпричепа, для встановлення міцної фіксації. Спільний механізм з тягачем при поворотах буде віссю зламу вантажівки. У нижній частині плити розташована система – зчіпка-фіксація. Автоматичне з’єднання деталей відіграє роль надійного замка. Розрізняють два види СЗП – шкворневе і безшкворневе (роликове).

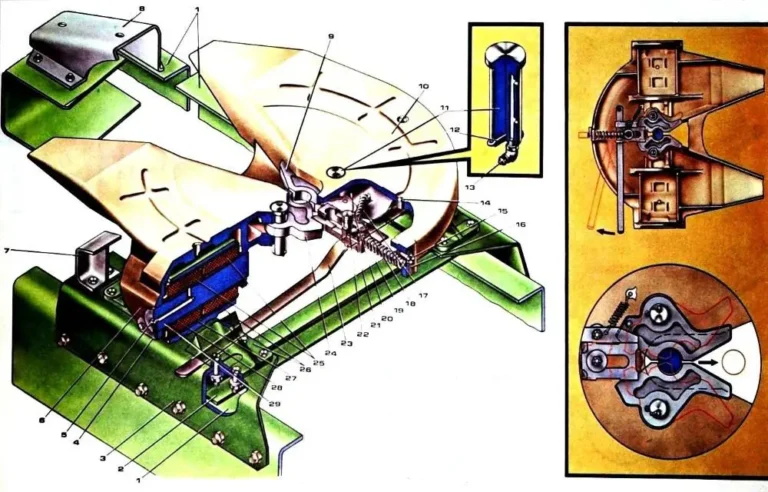

Конструкція зчіпного пристрою вантажного автомобіля

Шкворневий пристрій, розташований на вантажівці, являє собою металеве масивне коло (плита) з прорізом посередині. На напівпричепі є шкворінь. Зчіпна пара фіксується шкворнем у прорізі плити (опора) і кріпиться захватами. Роз’ємно-зчіпна система необхідна для подачі зусиль між конструкціями автопоїзда, що уможливлює маневр поворотів напівпричепа до тягача та навколо осі зчіпного шкворня в горизонтальному положенні. Безшкворневий пристрій відрізняється від шкворневої підвіски конструкцією і фіксуванням поворотної стійки до поворотного кулака, що з’єднані кульовими пальцями. Цей механізм значно зменшує навантаження на діючі шарніри.

Елементи СЗП. Сідельно-зчіпний пристрій вантажного автомобіля складається з декількох елементів. Виробники пропонують СЗП в такій комплектації:

Роз’ємно-зчіпний пристрій. Принцип роботи: під час гальмування і підвищення швидкості бере на себе навантаження вантажівки, виконує функції поворотів. Найбільша безпека в елементів з одним захватом кріплення.
Плита опори. Плита – основа для фіксації пальця. Лита металева конструкція має потрібну жорсткість.
Елементи кріплення. Деталь зчіпки закріплюють на раму тягача. Елементи класифікують на дві групи: плитки монтажні та куткові. Деталі мають різний розмір.

Коли гальмівні системи передають зусилля тяги опорній плиті, палець перебуває в розвантажувальному стані від поздовжньо діючих навантажень. А через захоплення деталі по верхньому поясу зменшуються згинальні моменти на шкворень.

Причини несправностей сідельно-зчіпного пристрою ваентажівки

Дуже часто причинами несправностей сідельно-зчіпного пристрою є ігнорування техніки безпеки, недотримання регламенту з монтажу, нез’єднуваність сідельно-зчіпного пристрою і тягача за показаннями маси та габаритів, перевезення погано закріпленого вантажу.

Сюди ж можна віднести неякісний або несвоєчасний ремонт, використання неоригінальних запчастин, а також природний знос комплектуючих.

Ознаки, що сигналізують про поломку. Радимо звернутися до фахівців, щоб провести огляд механізму, якщо виявите такі ознаки:

зазор у шарнірах;
хиткість напівпричепа під час руху;
клацання на початку руху та стукіт упродовж руху в задній частині автотягача.

Всі перераховані вище пункти не обов’язково свідчать про несправність вузла. За їх наявності можуть бути також проблеми з підвіскою. Насамперед слід перевірити саме її. Якщо підвіска справна, тоді, найімовірніше, потрібно провести ремонт вузла сідельно-зчіпного пристрою. Виконати ремонт чи заміну зчіпного пристрою вантажного автомобіля зможуть фахівці автосервісу Ренамакс.

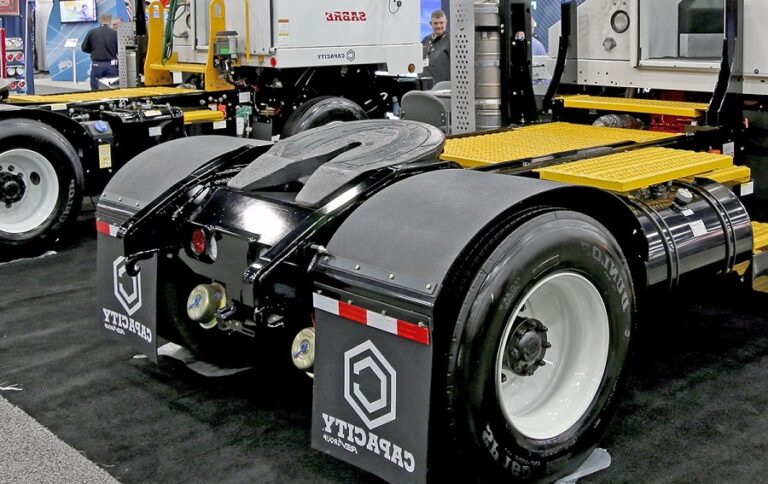

Діагностика зчіпного пристрою вантажного автомобіля

Діагностика зчіпного пристрою вантажного автомобіля є важливим етапом для виявлення несправностей і запобігання аварійним ситуаціям під час експлуатації. Процес діагностики включає кілька ключових етапів.

Спочатку проводиться візуальний огляд зчіпного пристрою для перевірки наявності явних пошкоджень, тріщин, деформацій або зносу основних компонентів, таких як шкворень, втулки, замки та підшипники. Особлива увага приділяється перевірці шкворня, оскільки це ключовий елемент, що з’єднує тягач із причепом. Якщо виявлено ознаки зносу або люфту, це вказує на необхідність ремонту або заміни.

Далі перевіряється змащення зчіпного механізму, оскільки недостатня кількість мастила може призвести до швидкого зношення компонентів і підвищеного тертя. У разі необхідності проводиться додаткове змащення для забезпечення плавної роботи.

На завершення фахівці перевіряють працездатність замків і надійність фіксації зчеплення, а також тестують зчіпний пристрій під навантаженням для виявлення можливих люфтів або нестабільності. Результати діагностики дозволяють визначити, чи потрібен ремонт, заміна окремих деталей або повна заміна зчіпного пристрою.

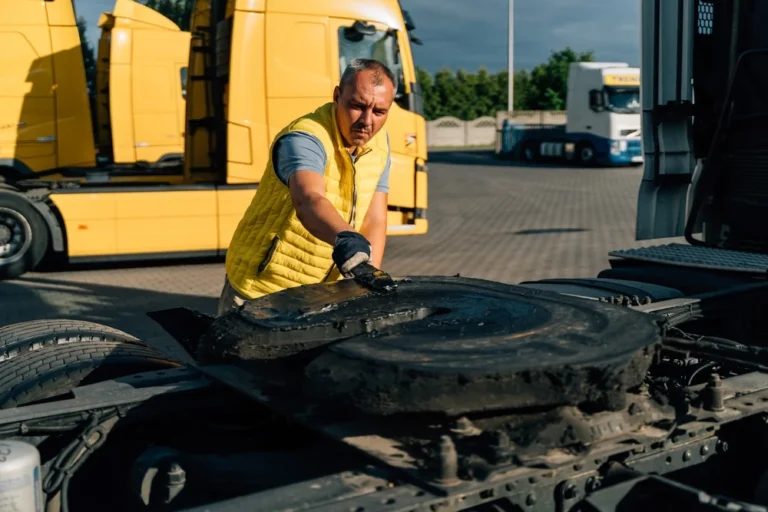

Етапи ремонту сідельно-зчіпного пристрою вантажівки

Етапи ремонту сідельно-зчіпного пристрою вантажівки включають кілька ключових кроків:

Діагностика: Перший етап — це детальний огляд сідельно-зчіпного пристрою для виявлення ознак зносу, люфту або пошкоджень. Перевіряються шкворень, сідло, втулки, замки та механізми фіксації.
Демонтаж пошкоджених деталей: Якщо виявлено зношені або пошкоджені компоненти, їх необхідно демонтувати. Це можуть бути шкворень, замки або інші механічні елементи, які впливають на надійність зчеплення.
Заміна або відновлення деталей: Встановлюються нові компоненти або ремонтуються існуючі. Зазвичай це стосується заміни шкворня, втулок і замків, що відповідають за фіксацію причепа.
Змащення: Усі рухомі частини пристрою ретельно змащуються, щоб зменшити тертя, підвищити плавність роботи та запобігти швидкому зносу.
Регулювання механізмів: Після встановлення нових деталей здійснюється регулювання механізмів сідельно-зчіпного пристрою для забезпечення точності та надійності фіксації.
Тестування: Після завершення ремонту проводиться тестування зчіпного пристрою під навантаженням. Перевіряється надійність фіксації причепа та відсутність люфту.
Фінальний огляд: Проводиться завершальний огляд для підтвердження готовності пристрою до експлуатації та відповідності стандартам безпеки.

Як продовжити термін служби сідельно-зчіпного пристрою вантажівки

Щоб продовжити термін експлуатації СЗП необхідно уникати:

несвоєчасного змащування плити, не частої заміни антифрикційних накладок;
пошкодження замкового механізму в результаті перекосу рами тягача щодо рами причепа. Кожна модель СЗП має граничні робочі кути, значення яких відрізняються;
не часту заміну замкового механізму під час великих пробігів вантажівки;
гальмування напівпричепом без великої потреби;
інтенсивного гальмування на спуску, особливо за перевантаженої машини;
несумісності тягача з напівпричепом.

Своєчасне технічне обслуговування СЗП – основний фактор, який подовжує термін експлуатації, як самої деталі, так і автопоїзда. Візуальний огляд допоможе виявити зношені дрібні деталі: резинки, болти, подушки. Їх заміну можна здійснити за допомогою ремкомплекту зчеплення. Всі окремі, дрібні комплектуючи замінюються дуже легко, для цього навіть не потрібно демонтувати пристрій. Складніший ремонт можна виконати на станції технічного обслуговування вантажівок Ренамакс.
