Електродіагностика системи ABS у вантажівках - поради та часті проблеми

Електродіагностика системи ABS у вантажівках – поради та часті проблеми. Регулярна, своєчасна діагностика гальмівної системи вантажного автомобіля – одна з найважливіших частин його безпечної експлуатації. У сучасних вантажівках з діагностикою гальмівної системи нерозривно пов’язана діагностика антиблокувальної системи (ABS). Ця система складається з механічних та електронних компонентів, ті й інші можуть виходити з ладу, в результаті знижується керованість при гальмуванні. Діагностика ABS вантажівки дає змогу своєчасно виявити такі поломки й усунути їх.

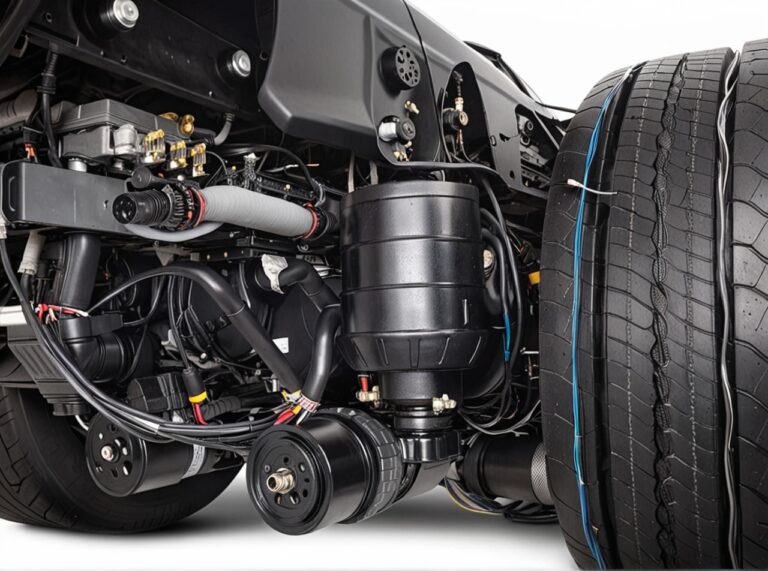

Пристрій та основні компоненти ABS

Система ABS являє собою комплекс елементів, кожен з яких несе певні функції. Основні вузли:

Датчики швидкості. Встановлюються на маточини кожного з коліс, контролюють їхнє обертання і передають дані в блок управління. Далі команда передається до виконавчого пристрою. Залежно від модифікації застосовують два види органів контролю – пасивні (індуктивні) й активні. У датчиках першого типу в обмотці формується магнітне поле, а спеціальні зубці формують імпульси напруги. Мінус індуктивних датчиків полягає в низькій точності. У сучасних вантажівках застосовуються активні пристрої, що відрізняються більшою ефективністю.
Блок управління. Отримує інформацію від датчиків, порівнює її з табличними даними й на базі результатів дає команди виконавчим органам. Залежно від типу системи керуючий вузол може мати додаткові модулі для контролю різних пристроїв.
Виконавчий блок. Найскладніший елемент гальмівної системи ABS, що складається з групи елементів. До його складу входить електромагнітний клапан (впуску/випуску), амортизаційна порожнина, насос зворотної подачі та акумулятори тиску. У простих системах подача забезпечується однією магістраллю, а в машинах з ABS вона доповнюється системою зворотної подачі.
Запобіжний блок. Через нього подається живлення до антиблокувальної системи ABS. У разі замикання в системі вставка плавка перегорає з можливістю швидкої заміни.

Також до складу комплексу входять реле, дроти для з’єднання різних елементів і лампочки на приладовій панелі. Останні сигналізують водієві про роботу ABS та її справність, якщо така опція передбачена.

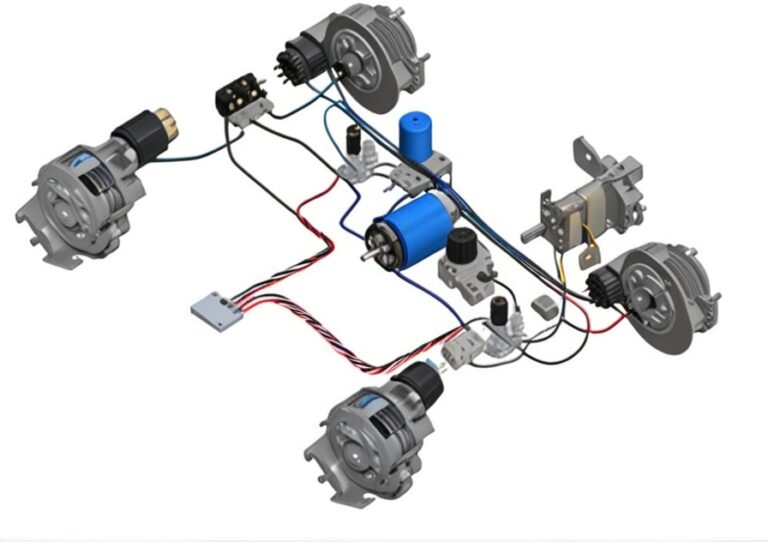

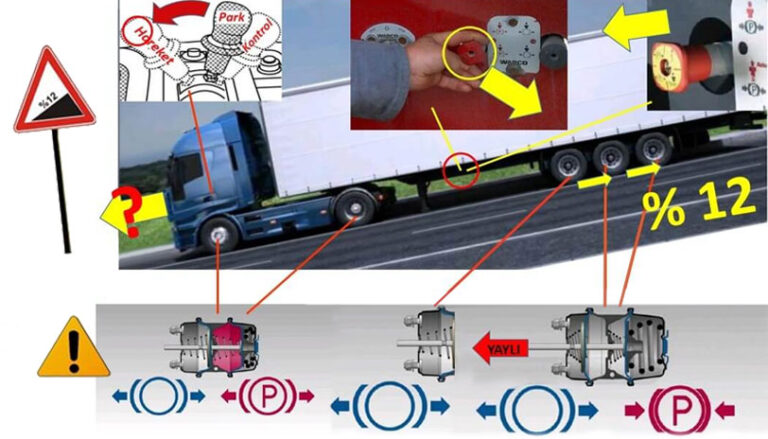

Як функціонує ABS у вантажівках

Гальмівна система з ABS працює за циклічним принципом, кожен з яких складається з трьох основних кроків:

Натискання на педаль гальма. На цьому етапі підвищується тиск робочої рідини. Клапани впуску гідравлічного блоку перебувають у відкритому положенні, а випускні – в закритому. Датчики швидкості контролюють обертання колеса і в разі надмірного його уповільнення (більше встановленого рівня) клапан впуску перекривається, і ABS переходить до наступного етапу роботи.
Підтримка тиску. На цьому етапі антиблокувальна система ніби відсікає основний гальмівний циліндр від процесу зниження швидкості. У робочій системі утримується постійний параметр тиску. При подальшому натисканні на гальмо тиск залишається на фіксованому рівні, і його достатньо для підтримки максимальної ефективності. Паралельно блок управління контролює інформацію, що надходить з датчиків швидкості. У разі зниження параметра нижче встановленої норми колеса блокуються, подається команда на виконання наступного кроку.
Зниження тиску. На цьому етапі відбувається відкриття клапана випуску з подальшим зменшенням тиску. Мастило подається в гідравлічний акумулятор, а далі за допомогою помпи направляється в ГТЦ. При цьому клапан впуску, як і раніше, залишається закритим. Після зменшення швидкості обертання коліс менше заданого параметра відбувається закриття клапана випуску.
Далі система управління ABS забезпечує циклічність реагування і проходження всіх зазначених вище етапів. Існує думка, що ABS сама підвищує тиск, але це помилкове уявлення. Якщо ABS не доповнена ESP, цю функцію виконує водій шляхом натискання на педаль гальма. Цікаво, що розглянутий цикл може повторюватися з періодичністю шість разів на секунду. При цьому система перебуває завжди на етапі готовності до роботи й вимкнути її без втручання в технічну частину не вийде.

Принцип роботи трохи відрізняється залежно від кількості каналів:

Один. У такій схемі гальмівної системи з ABS передбачено одночасне керування чотирма колесами. Кількість клапанів впуску/випуску – по одному. Тиск змінюється одразу в усій системі, а управління здійснюється тільки ведучими колесами. Число датчиків – один, що знижує ефективність системи.
Два. У такій ABS управління здійснюється індивідуально для кожної сторони. Така система вирізняється помірною ефективністю і має невелику ціну. Застосовується в багатьох автомобілях, але в невеликому відсотку випадків може працювати некоректно.
Три. У 3-канальному ABS задніми колесами керують одним каналом, а для передньої осі передбачено персональне управління.
Чотири. Найсучасніша версія системи ABS для вантажівок. Відрізняється наявністю індивідуальних датчиків для кожного з коліс. У таких пристроях кожне колесо керується індивідуально і незалежно від інших систем.

Основні поломки ABS та їхні причини

Діагностика гальмівної системи вантажного автомобіля необхідна за будь-яких проблем із гальмуванням – збільшення довжини гальмівного шляху, провалів або надмірної жорсткості педалі, специфічних звуків під час гальмування. Якщо ж під час увімкнення двигуна на передній панелі спалахує і не гасне аварійна лампочка ABS, а під час гальмування авто заносить, потрібна діагностика ABS вантажівки. У цій системі найчастіше виходять з ладу:

датчики, які регулюють частоту обертання коліс;
електропневматичні модулятори, відповідальні за регулювання тиску в гальмівному контурі;
блок управління, що координує роботу всіх компонентів.

До поломки можуть призвести коротке замикання, обрив дротів, окислювання контактів, механічні пошкодження компонентів, зношування, перегорання. Ризик поломки антиблокувальної системи зростає в разі експлуатації в несприятливих погодних умовах, потрапляння всередину системи бруду, води, перегріву, неправильного підбору розміру шин.

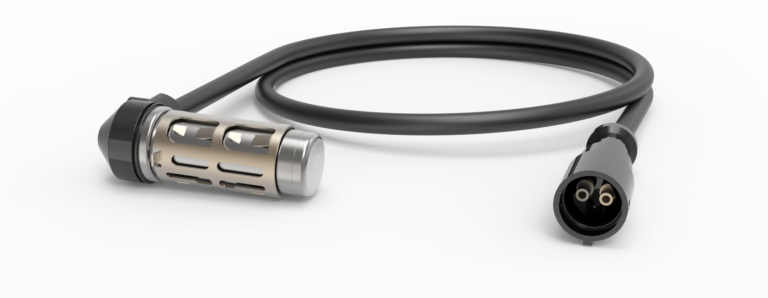

Датчик антиблокувальної системи ABS вантажівки

Датчик антиблокувальної системи (ABS) – ключовий компонент активної безпеки в транспортних засобах. Його основне призначення – вимірювати частоту обертання всіх коліс автомобіля. Пошкодження пристрою може негативно позначитися на роботі різних систем автомобіля. Щоб уникнути цього, важливо регулярно перевіряти датчик ABS. Хоча самостійна діагностика можлива, ми рекомендуємо звертатися до фахівців автосервісу Ренамакс. Наші механіки не тільки перевірять стан датчика, а й у разі необхідності зроблять його заміну. При цьому процес перевірки датчика ABS на вантажному або легковому автомобілі однаковий, оскільки сучасні компоненти працюють за однаковим принципом.

На сьогодні існують дві основні категорії датчиків ABS:

Пасивні – індуктивні. Вони не потребують зовнішнього живлення і мають просту конструкцію. Однак вони майже не використовуються через нестабільність результатів.
Активні магніторезистивні та датчики на основі ефекту Холла. Ці пристрої потребують електроживлення та мають складнішу конструкцію, але вирізняються високою надійністю та точністю вимірювань. Більшість сучасних транспортних засобів використовують саме активні датчики ABS.

Як перевірити справність датчика ABS: причини неполадок

Якщо датчик ABS виявився пошкоджений або працює неправильно, важливо не тільки перевірити сам пристрій, а й усі суміжні компоненти. Несправність будь-якого з елементів може призвести до передачі некоректних даних блоку управління від датчика. У такому разі необхідно провести огляд та усунення проблеми з компонентами системи. Зазвичай проблеми виникають у проводці автомобіля або в окремих деталях самого пристрою. Для перевірки активного датчика ABS необхідно демонтувати колесо, тож водіям слід звертати увагу на додаткові ознаки несправностей, які можна виявити під час експлуатації автомобіля:

Індикатор ABS на приладовій панелі вмикається одночасно із запалюванням, але не вимикається понад 6 секунд. Це може свідчити про несправність датчика, так само як і випадки, коли індикатор не спалахує під час руху.
Бортовий комп’ютер автомобіля відображає код помилки системи ABS.
Під час гальмування водій не відчуває характерних звуків роботи гальмівної системи або вібрацій.
Під час гальмування колеса автомобіля блокуються.
Сигнал ручного гальма активується, навіть якщо ручне гальмо вимкнене.

Якщо ви не впевнені, як перевірити датчик ABS за технологією Холла, звертайтеся до наших кваліфікованих спеціалістів. Вони проведуть діагностику вашого автомобіля для виявлення проблем датчика і суміжних систем.

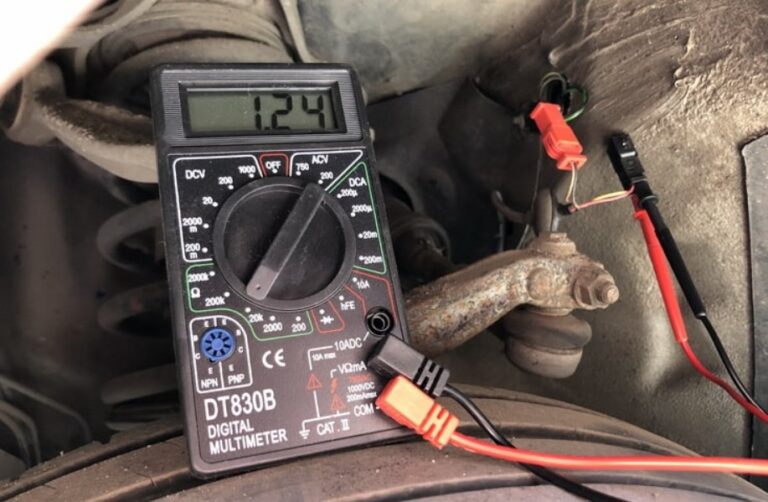

Як перевірити датчик ABS на автомобілі осцилографом або мультиметром

Перевірка датчика ABS за допомогою осцилографа або мультиметра може бути важливим етапом у виявленні проблем із цим пристроєм. Нижче наведено загальний опис процедури перевірки з використанням цих інструментів:

Підготовка до перевірки: Зупиніть автомобіль на рівному місці, вимкніть запалювання та відключіть клему акумулятора. Знайдіть датчики ABS на колесах і від’єднайте їх від автомобіля. Зазвичай ці датчики з’єднані з проводами, які можна легко від’єднати.
Вимірювання опору (за допомогою мультиметра): Встановіть мультиметр у режим вимірювання опору (Ом). Під’єднайте клеми мультиметра до контактів датчика ABS. Запишіть отриманий опір і порівняйте його зі значенням, зазначеним у технічних характеристиках виробника. Якщо отримане значення суттєво відрізняється від норми, це може свідчити про несправність датчика.
Перевірка сигналу (за допомогою осцилографа): Підключіть осцилограф до контактів датчика ABS, які ви вимкнули на кроці 1. Увімкніть запалювання автомобіля і спостерігайте за змінами на екрані осцилографа під час обертання колеса. Осцилограф має показати зміну напруги або частоти, яка відповідає обертанню колеса. Якщо сигнал осцилографа не відповідає очікуваному, це може свідчити про несправність датчика ABS або проблему з проводкою.

Завершивши перевірку, зверніться до спеціалістів для виявлення та виправлення будь-яких виявлених проблем із датчиками ABS. Це допоможе забезпечити безпеку та правильну роботу системи гальмування на вашому автомобілі.

Проведення електродіагностики системи ABS у вантажівках та усунення несправностей майстрами автосервісу Ренамакс

Система ABS (антиблокувальна система гальм) є важливим елементом безпеки у вантажівках, запобігаючи блокуванню коліс при різкому гальмуванні та зберігаючи керованість транспортного засобу. Однак, як і будь-яка електронна система, ABS може виходити з ладу, що вимагає професійної діагностики та ремонту. Автосервіс «Ренамакс» пропонує комплекс послуг з діагностики та усунення несправностей системи ABS у вантажівок.

Етапи проведення електродіагностики системи ABS:

Підключення діагностичного обладнання.
Аналіз помилок: Фахівці аналізують дані, отримані від діагностичного обладнання.
Перевірка датчиків швидкості коліс.
Діагностика гідравлічного модулятора.
Перевірка проводки та з’єднань: Оглядаються всі електричні з’єднання, дроти та роз’єми, пов’язані з системою ABS. Обриви, корозія або пошкодження проводки можуть бути причиною несправності.

Переваги звернення до автосервісу «Ренамакс»:

Досвідчені майстри: Фахівці з багаторічним досвідом роботи з вантажною технікою.
Сучасне обладнання: Використання професійних діагностичних сканерів та інструментів.
Якісні запчастини: Застосування оригінальних або сертифікованих запчастин.
Гарантія на роботи: Усі виконані роботи супроводжуються гарантією.
Оперативність: Швидка діагностика та ремонт із мінімальним простоєм автомобіля.

Автосервіс «Ренамакс» гарантує якісне виконання робіт і відновлення працездатності гальмівної системи та системи ABS, забезпечуючи безпеку та надійність вашої вантажівки.
